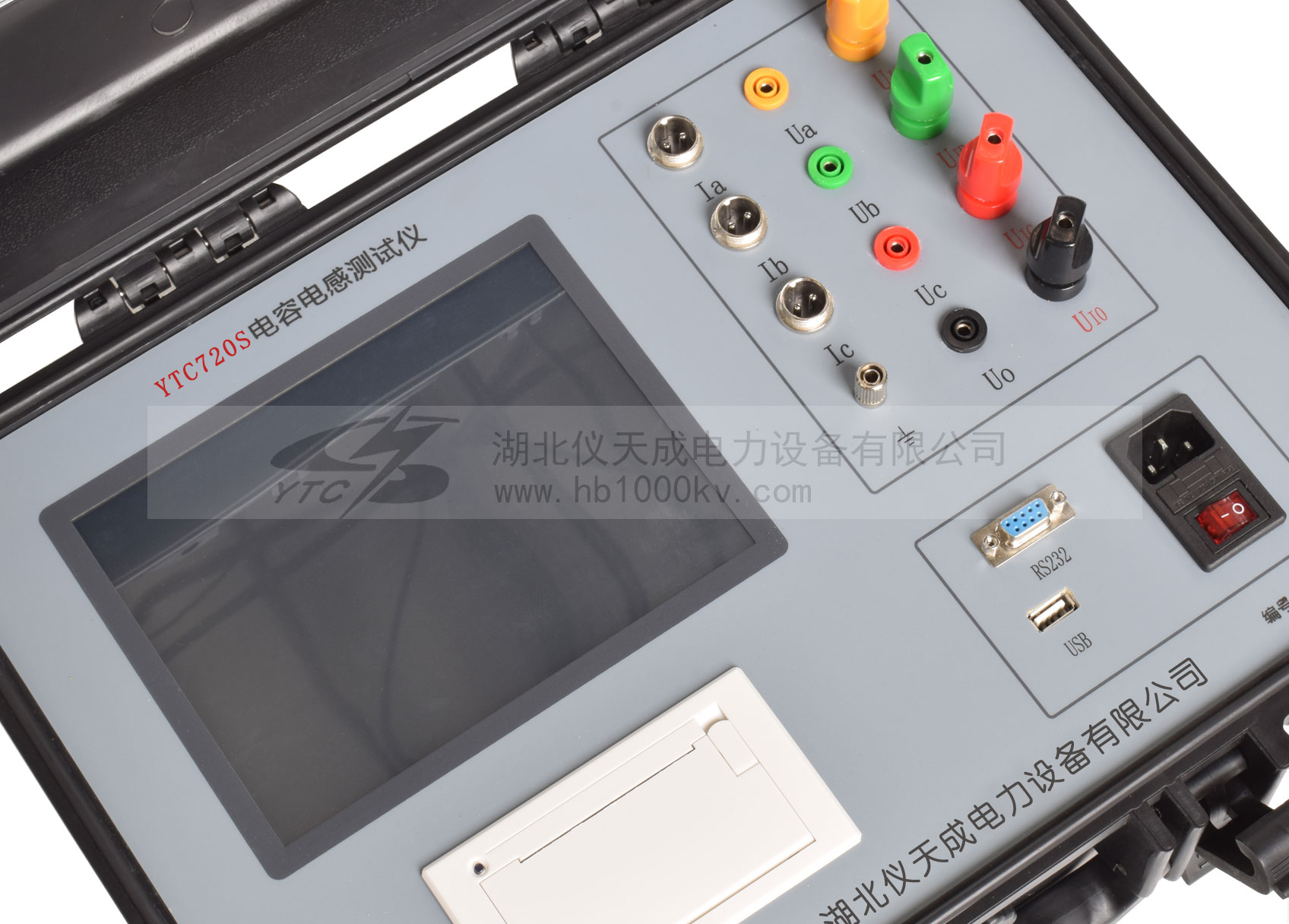

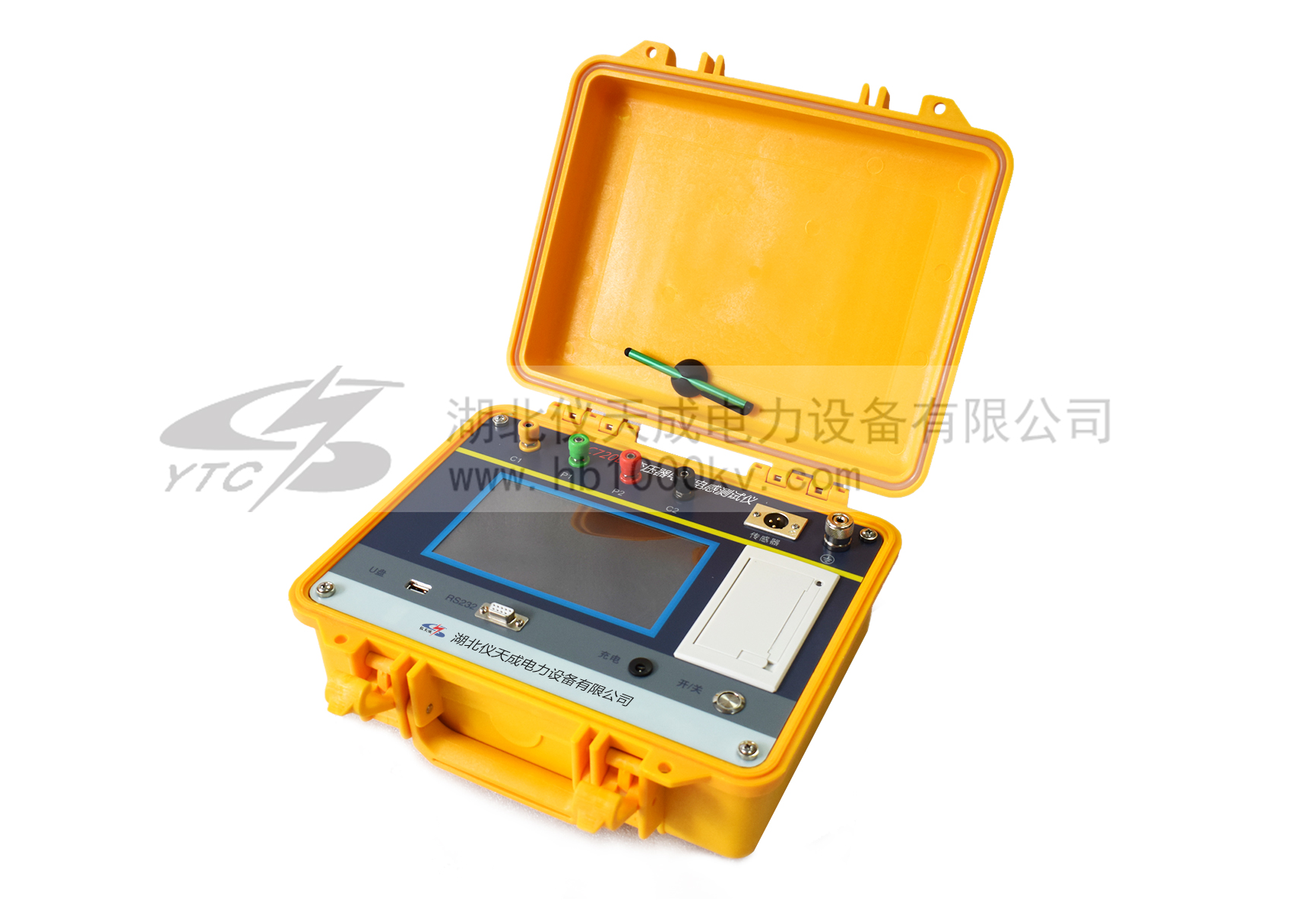

YTC720S全自動電容電感測試儀

       無功補償電容器是滿足電力系統無功平衡的重要設備。無功補償成套裝置大量投入配電網使得系統有功與無功實時平衡。無功補償裝置應滿足自動跟蹤、實時補償的要求,這就不可避免地要頻繁投、切無功補償電容器組。電容器組的投、切操作,就會產生過電流與過電壓沖擊,引起電容器損壞。為保證設備的可靠性,早期發現電容器缺陷,避免故障擴大,需要定期進行檢測。
       電容電感測試儀是專門用于無功補償系統的電容器和電抗器的測量。儀器采用先進的測量原理與四端測量技術,精確測量成組并聯電容器及各種電抗器。
提示:凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
產品圖集 操作手冊 產品視頻
產品簡介 PRODUCT INTRODUCTION

         無功補償電容器是滿足電力系統無功平衡的重要設備。無功補償成套裝置大量投入配電網使得系統有功與無功實時平衡。無功補償裝置應滿足自動跟蹤、實時補償的要求,這就不可避免地要頻繁投、切無功補償電容器組。電容器組的投、切操作,就會產生過電流與過電壓沖擊,引起電容器損壞。為保證設備的可靠性,早期發現電容器缺陷,避免故障擴大,需要定期進行檢測。
       電容電感測試儀是專門用于無功補償系統的電容器和電抗器的測量。儀器采用先進的測量原理與四端測量技術,精確測量成組并聯電容器及各種電抗器。

主要特點:
1.儀器可在不拆線的情況下,一次接線可完成三相電容器組的電容器測量。
2.儀器同時具有電感、電阻、電流測量功能。
3.儀器具有完善的過流保護功能。
4.采用8.0英寸觸摸屏,操作簡便。
5.內置大容量非易失性存儲器,可存儲200組數據。
6.內置高速微型熱敏打印機,可打印測量數據。
7.內置高精度時鐘,實時顯示時間。
8.具有U盤存儲功能。

產品別稱:電容電感測試儀 全自動電容電感測試儀
產品特征 PRODUCT FEATURES
技術參數 TECHNICAL PARAMETERS

電容量程 0.1uF~6800uF 電容精度 ±(讀數1%+0.01uF)
電感量程 100uH~20H 電感精度 ±(讀數3%+0.01mH)
電流量程 5mA~20A 電流精度 ±(讀數3%+0.5mA)
電阻量程 50mΩ~20kΩ 電阻精度 ±(讀數3%+1mΩ)
測試電壓 AC25V±10%,50Hz  AC1.25V±10%,50Hz 25VA
分辨率  4位有效數字
主機尺寸 405mm×330mm×180mm
主機重量 8.5kg
環境溫度 -10℃~﹢50℃
環境濕度  ≤85℅RH,不凝露
工作電源 AC220V ±10%

應用領域 APPLICATION FIELD

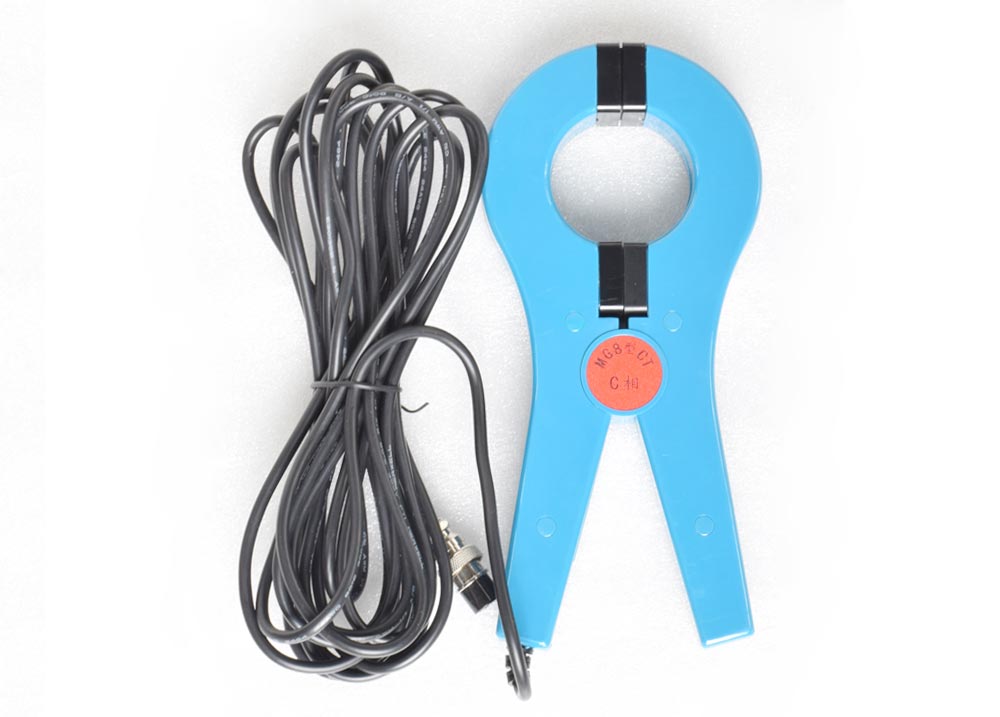

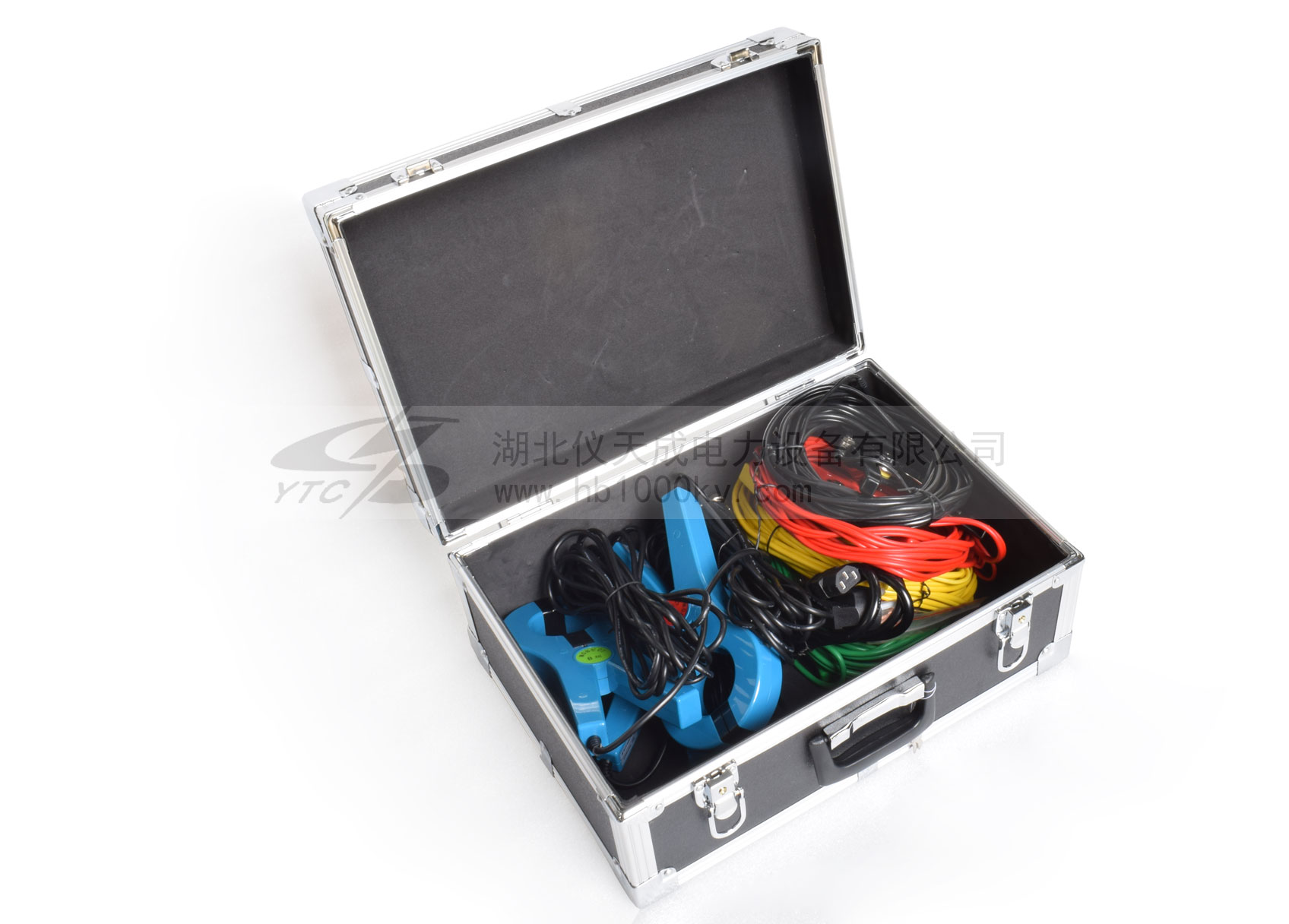

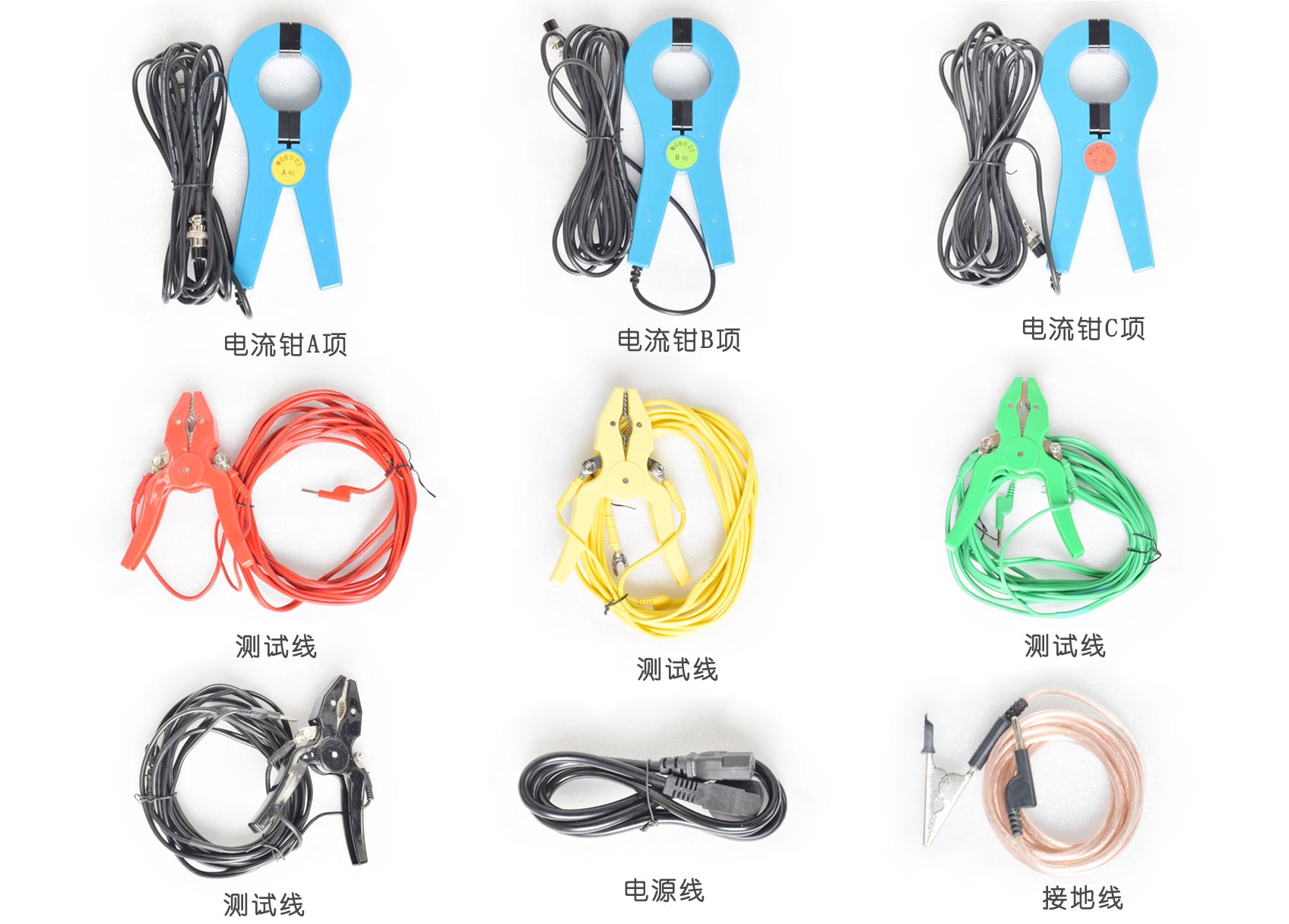

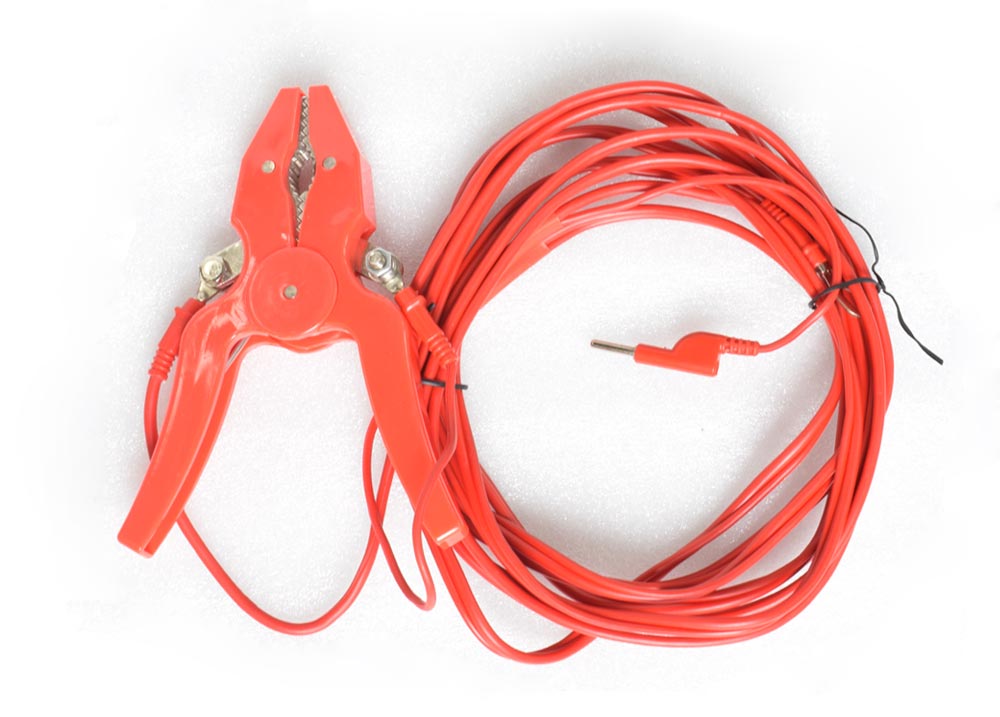

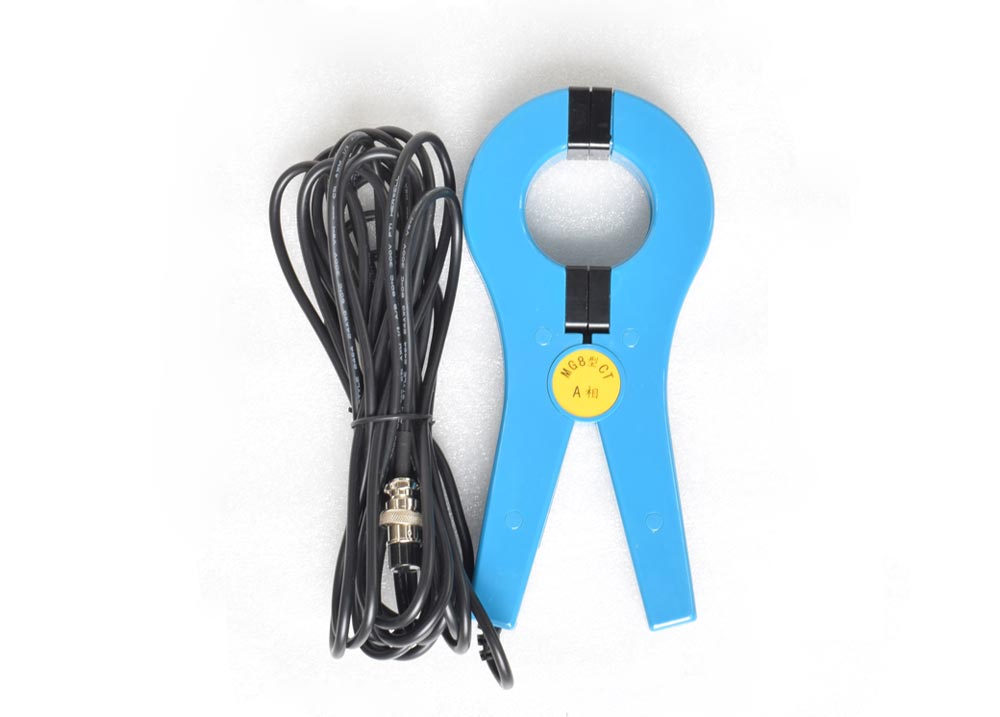

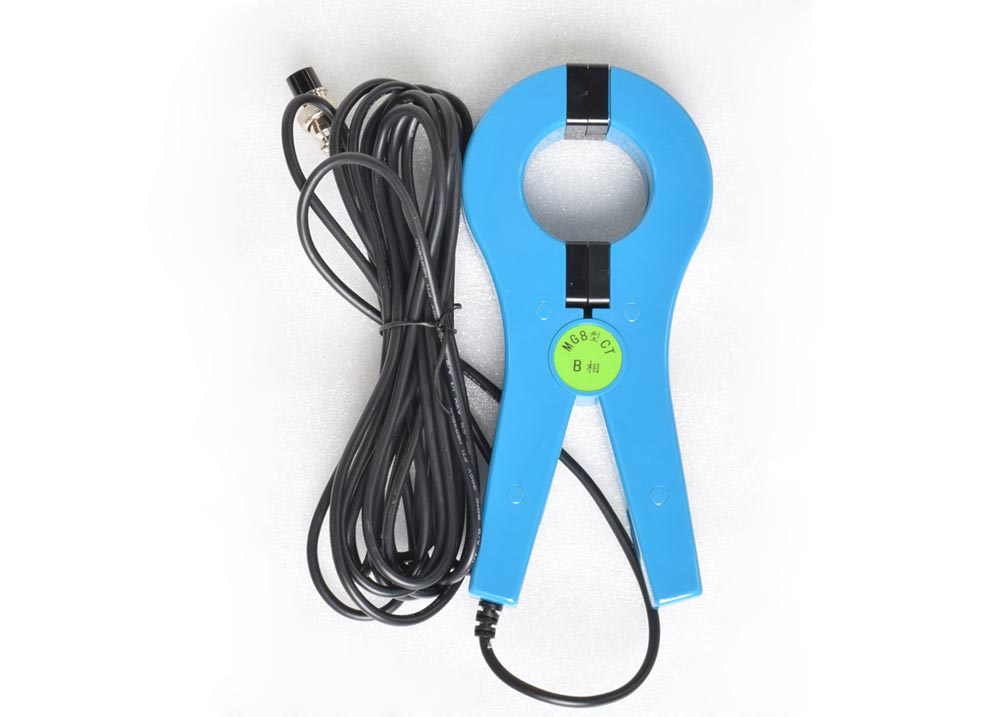

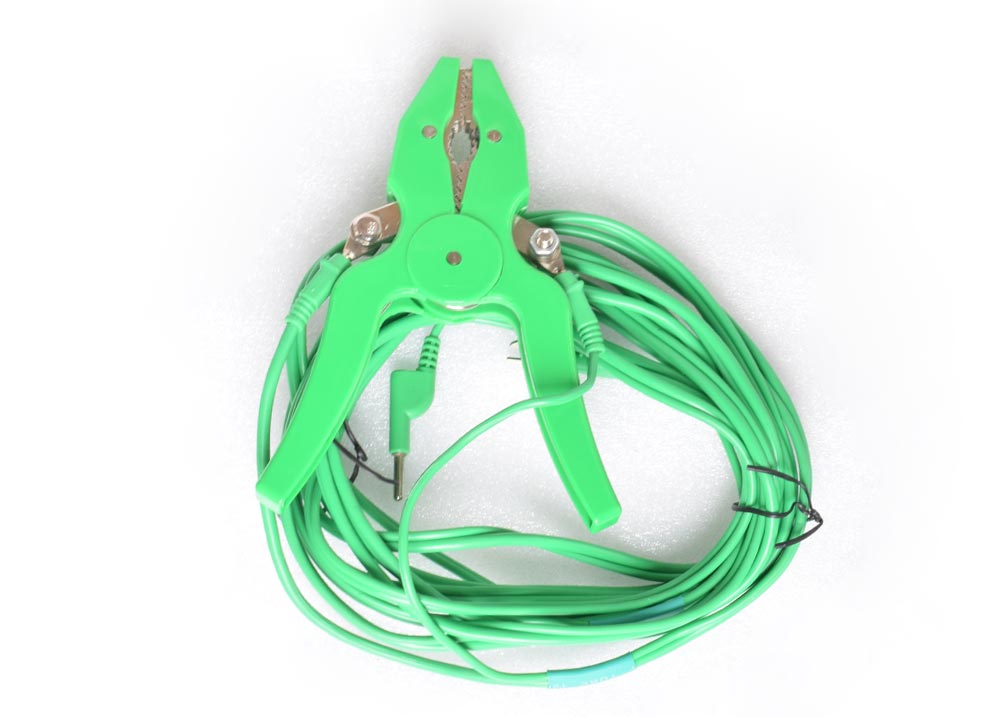

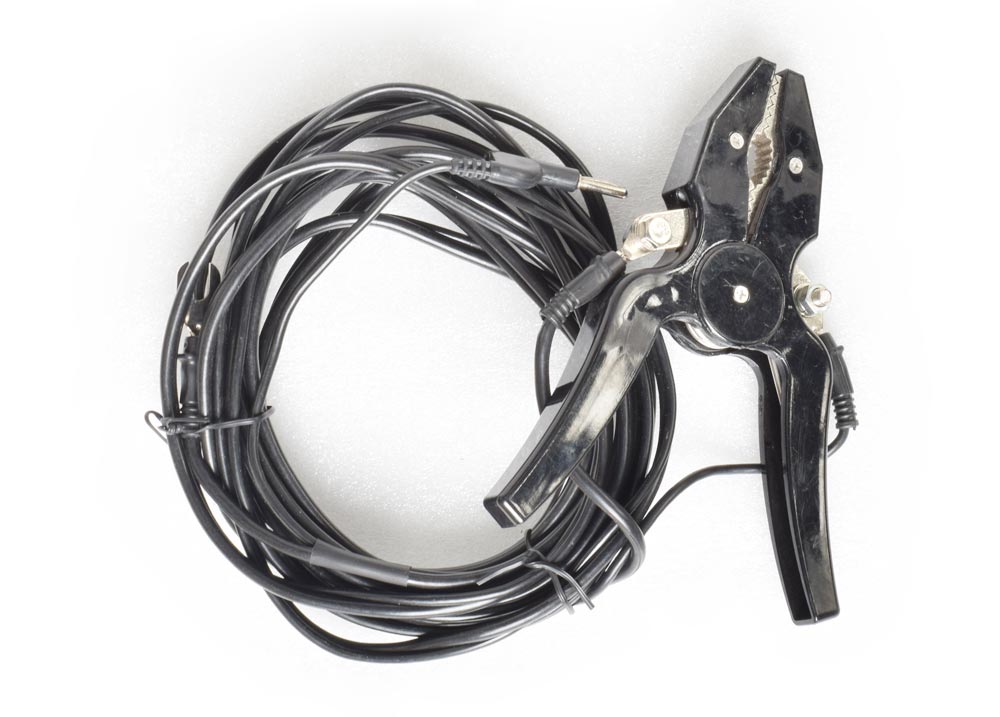

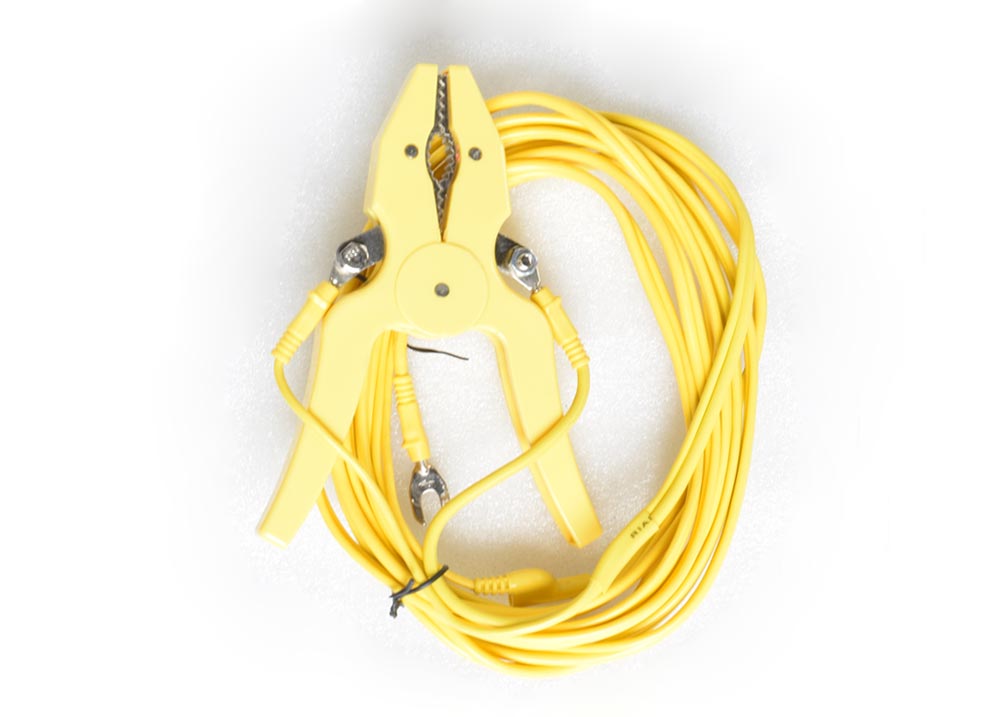

附件配件 ACCESSORIES ACCESSORIES
權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證。
