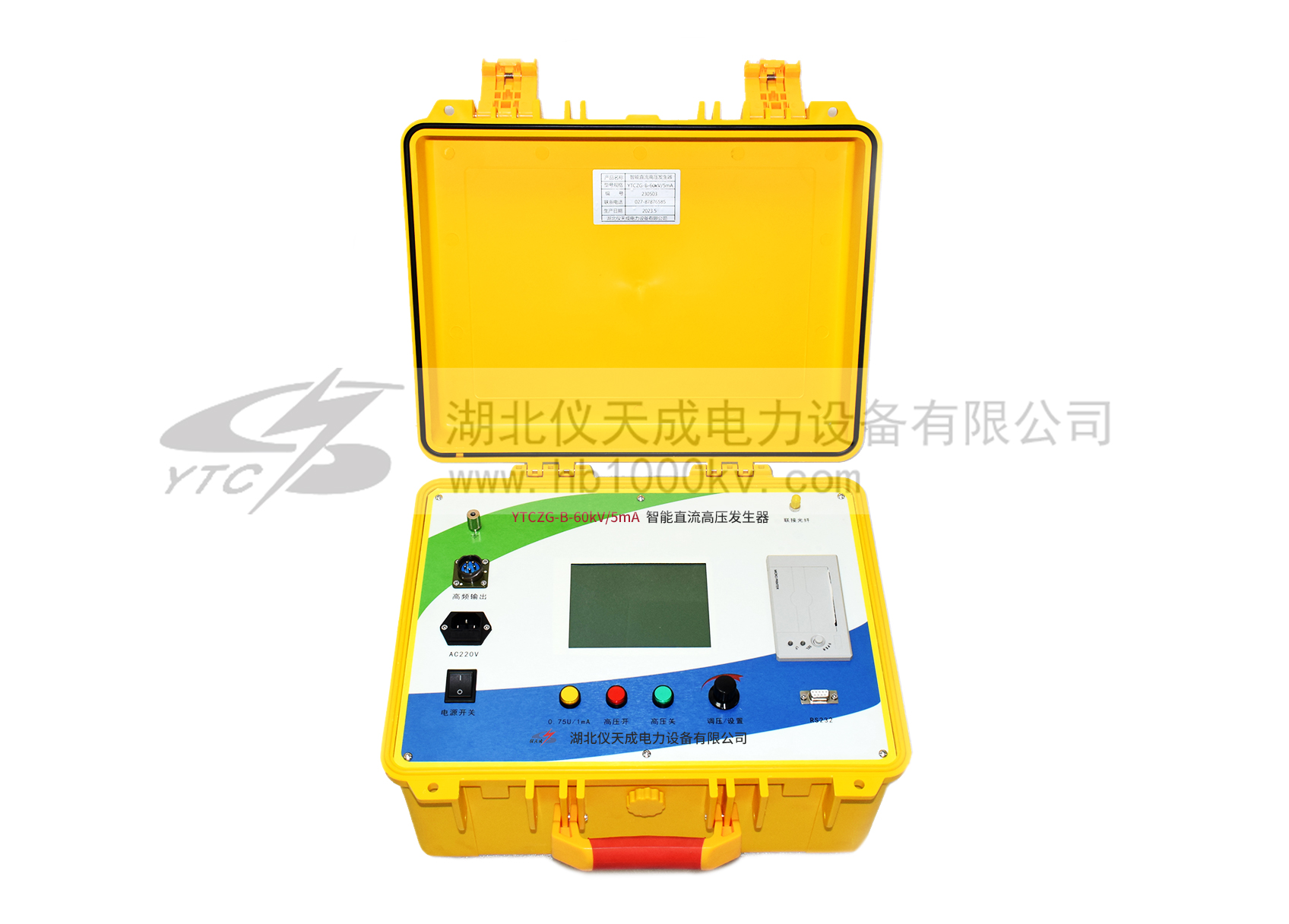

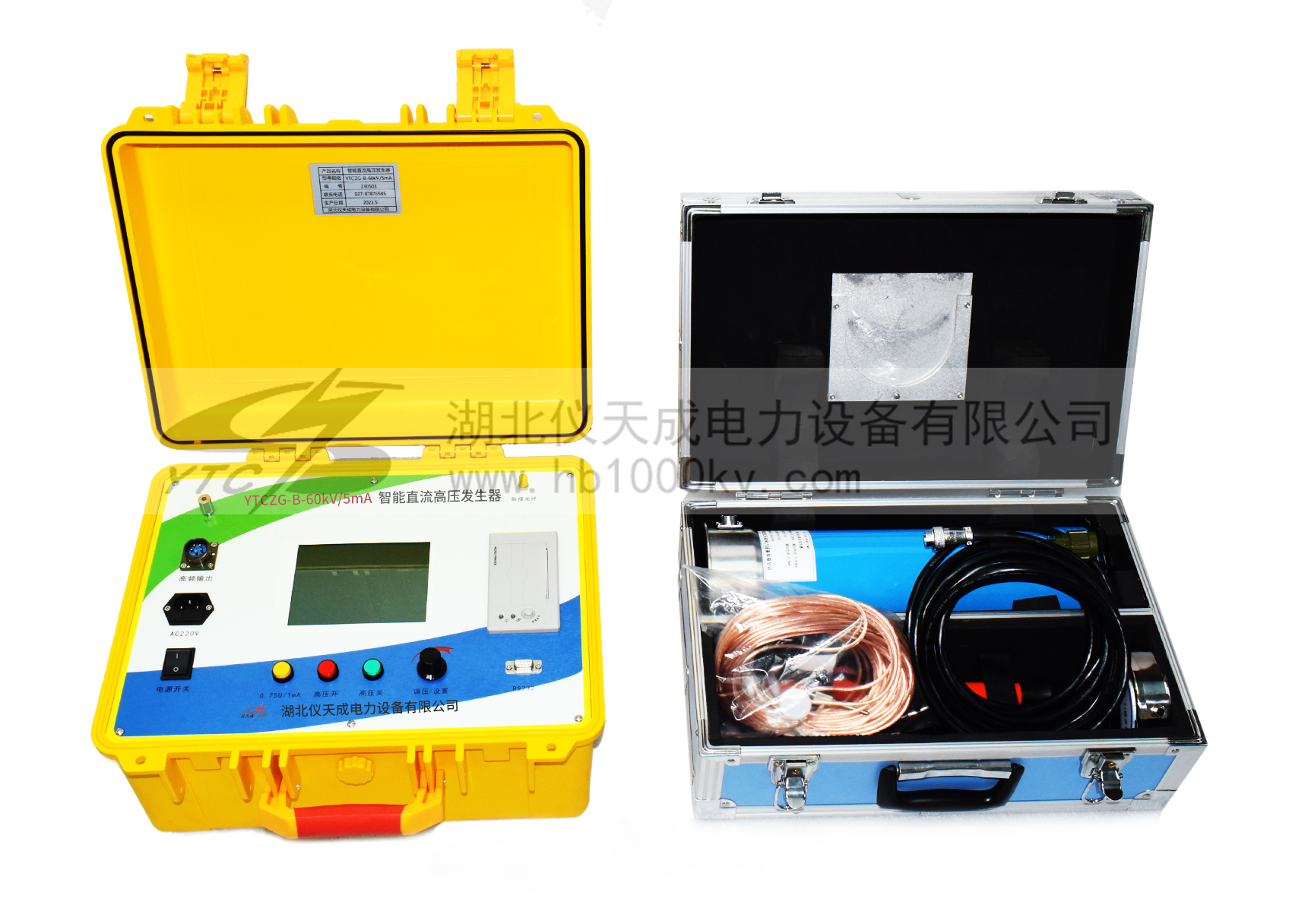

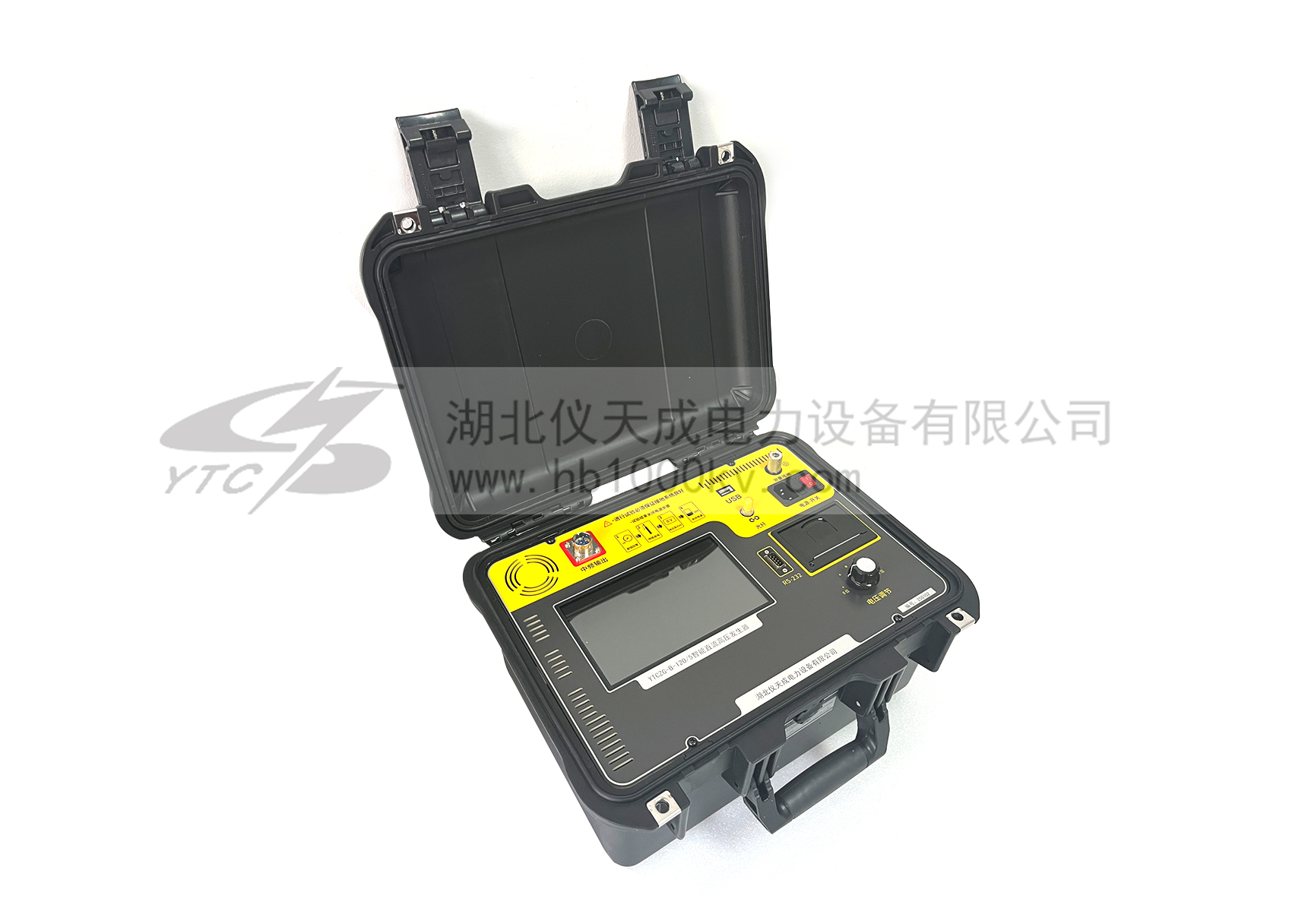

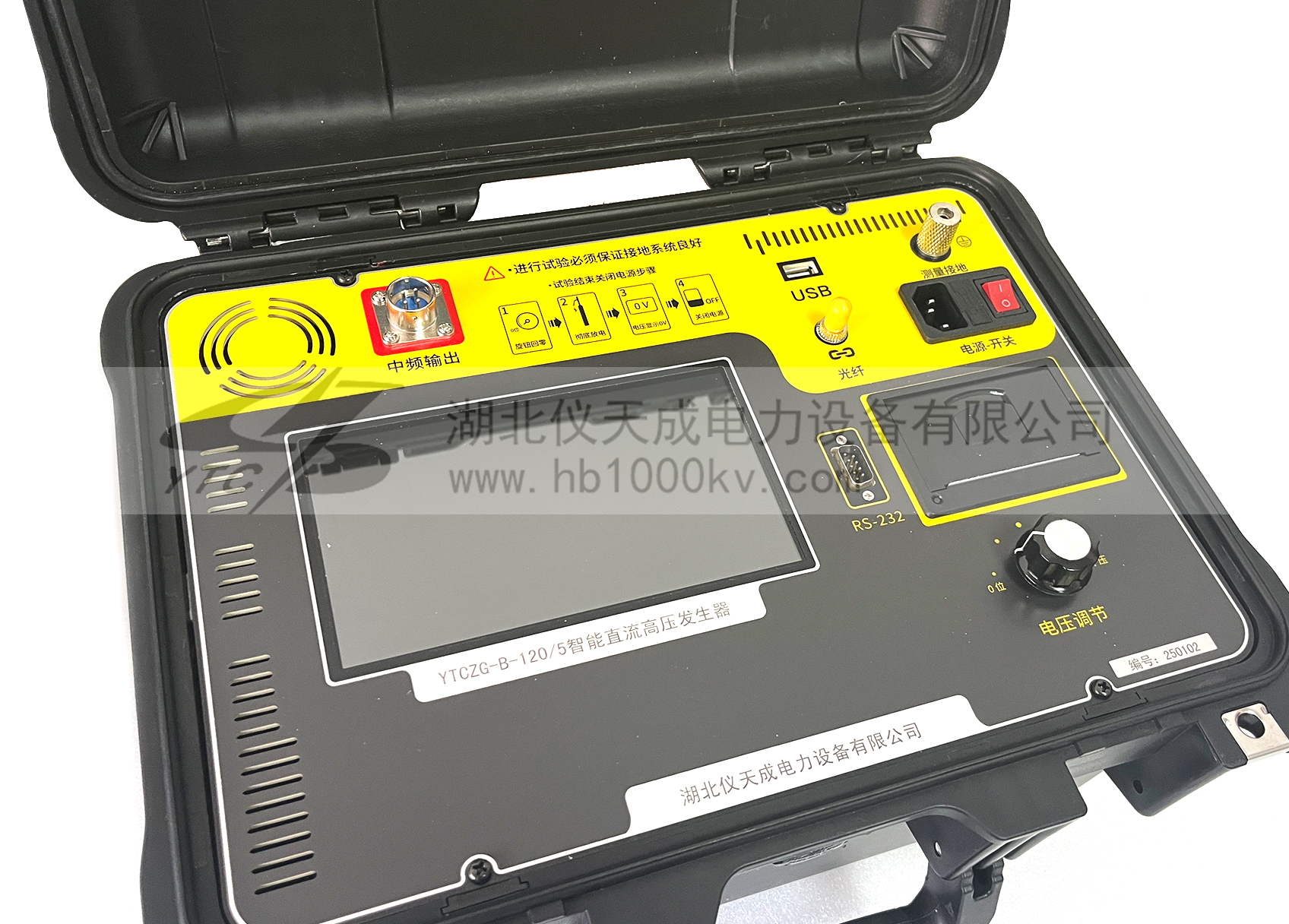

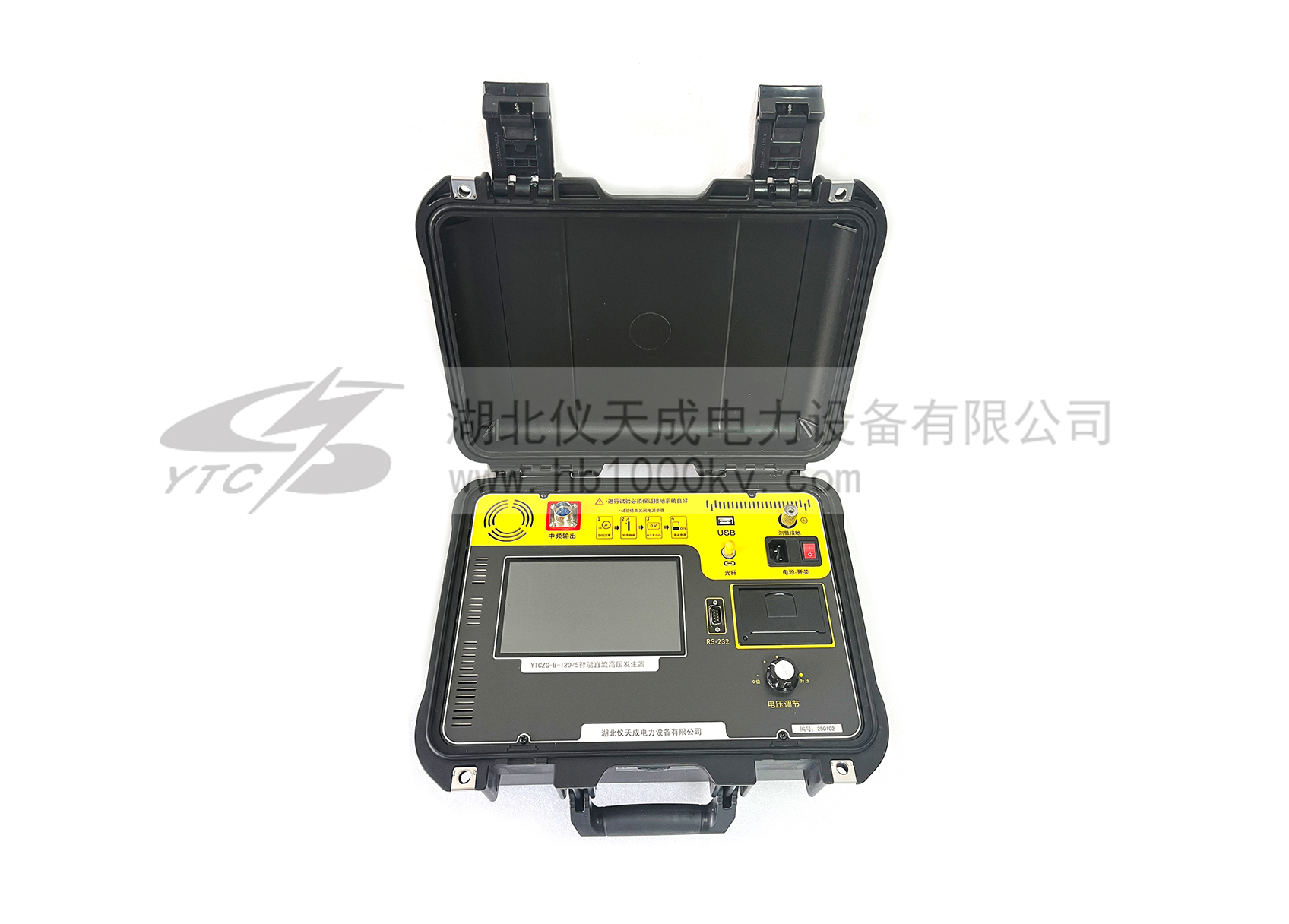

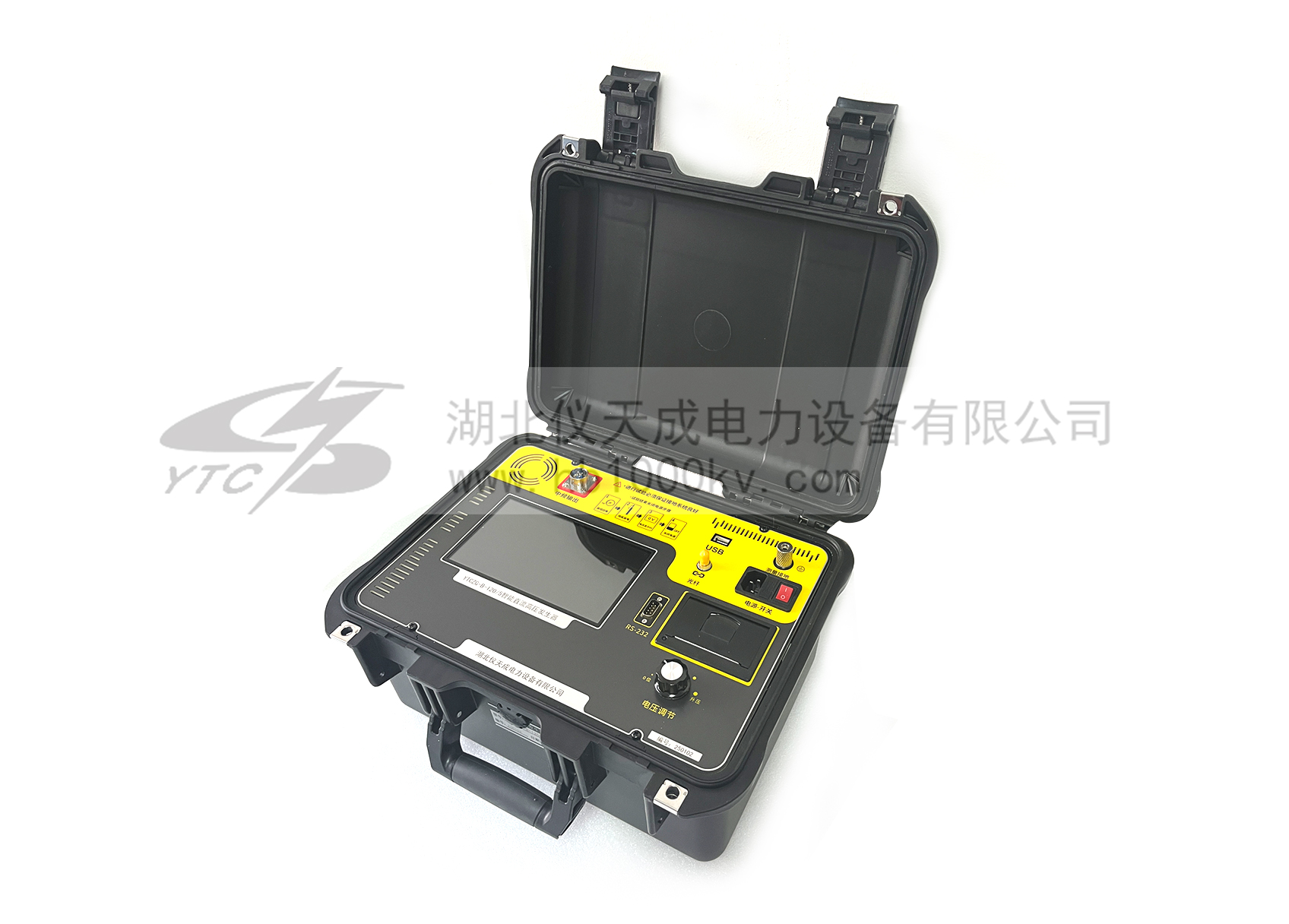

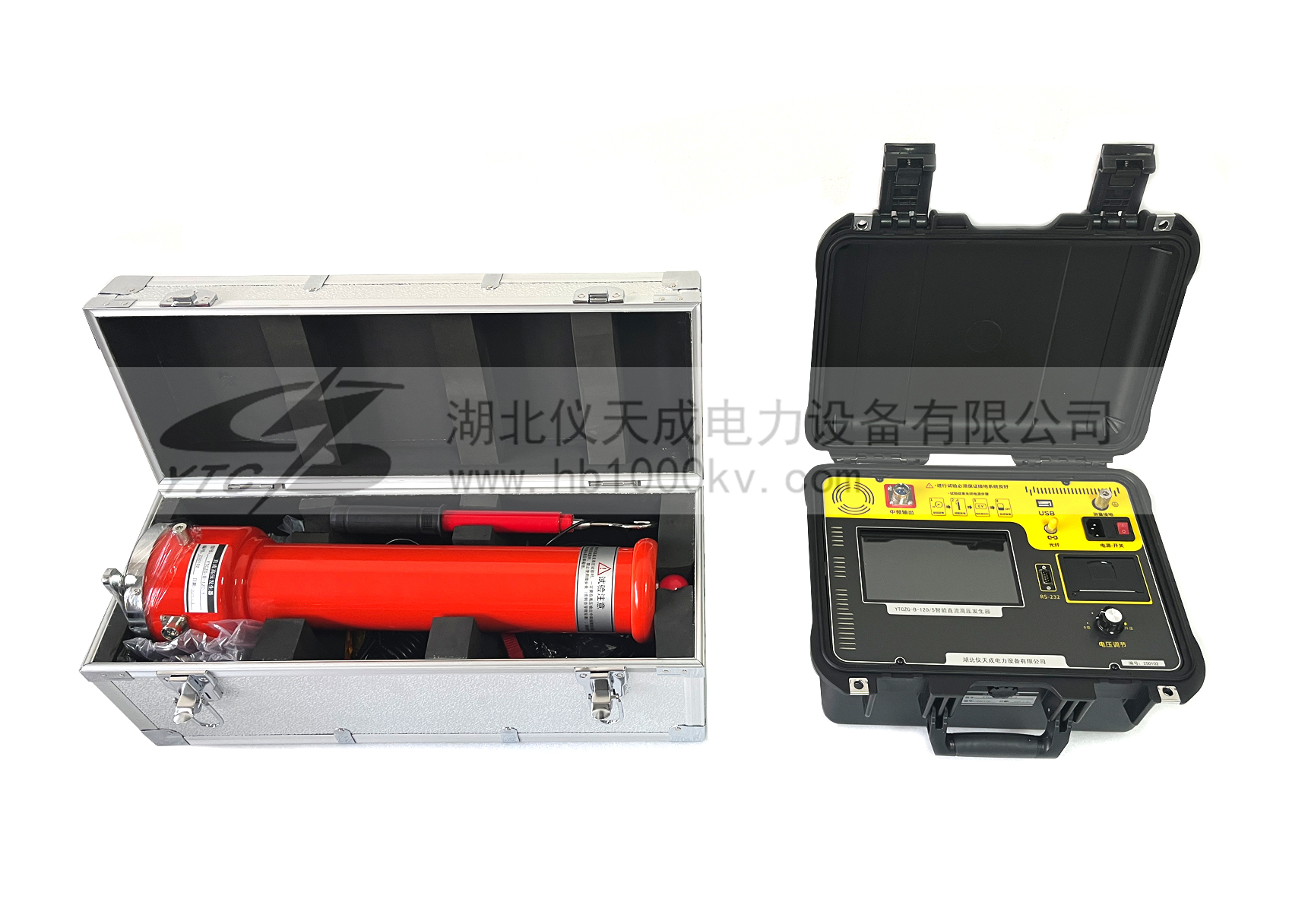

YTCZG-B-60kV/5mA直流耐壓測試儀

ZG-B系列智能型直流高壓發生器是在我公司推出的新一代智能化產品，本試驗器廣泛適用于對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗。該產品主要技術特點及功能有：采用大屏幕點陣液晶顯示屏，并具有人機對話功能；氧化鋅避雷器全自動測量功能：重復性好，精度高；自動試驗功能：預設試驗電壓，輸出電壓可恒壓保持等。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

ZG-B系列智能型直流高壓發生器是在我公司推出的新一代智能化產品。該產品主要技術特點及功能有：①采用大屏幕點陣液晶顯示屏，并具有人機對話功能；②氧化鋅避雷器全自動測量功能：重復性好，精度高；③自動試驗功能：預設試驗電壓，輸出電壓可恒壓保持；④自動計時功能：對試驗加壓時間進行預設置并計時，計時完畢后自動降壓；⑤高壓過壓整定采用微處理器比較，精度高，可靠性好；⑥保留手動試驗模式。⑦數據存儲功能，可即時捕獲試驗參數和自動保存試驗結果；

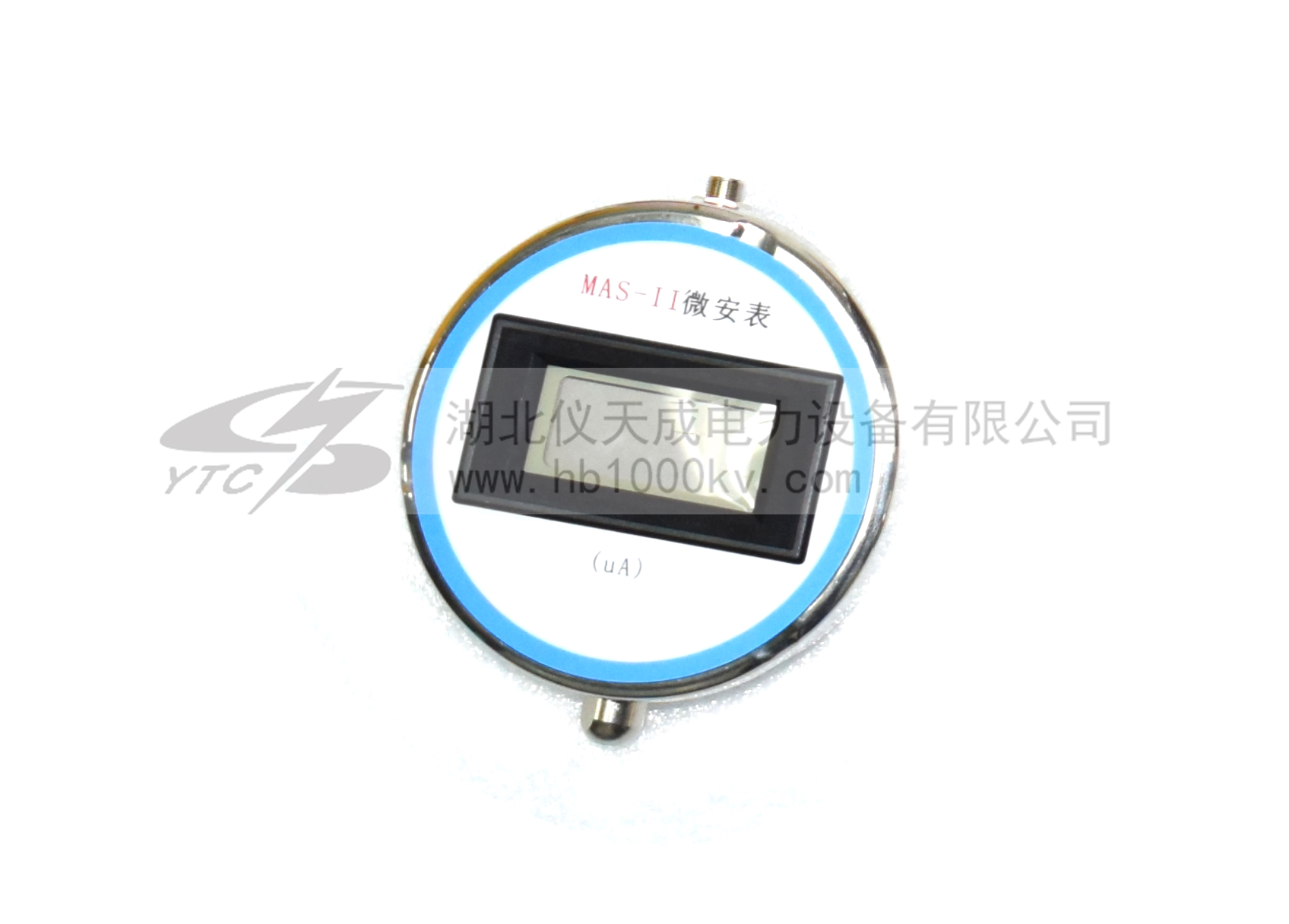

⑧根據電磁兼容性理論，采用特殊屏蔽、多級隔離和接地等保護措施有機結合，設備在承受額定電壓放電時不損壞。⑨紅外線遙測多功能直流高壓微安表，可用于多節避雷器不拆導線完成每節避雷器的試驗任務。測量單元全屏蔽，顯示和紅外線發射發射管全部用導電玻璃封閉后與金屬殼相聯接。接收部分顯示值與發射部分顯示值完全同步。對于多節110Kv-500Kv MOA避雷器停電預試可不拆高壓導線完成每節避雷器的直流試驗項目。接收部分尾端有一個低壓側泄漏電流引入插座，配有專用屏蔽高壓引線，如果一般做泄漏試驗時，接收部分默認，只接收高壓試品電流。

本試驗器廣泛適用于對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗。

產品別稱：直流高壓發生器、直高發、高壓發生器

技術參數 TECHNICAL PARAMETERS

ZG-B系列主要技術指標

規格技術參數	60/2	60/5	120/2	120/5	200/2	100/200 4/2	200/3	100/200 6/3	200/5	300/2	200/300 3/2	300/3	100/200/300 9/4/3	300/5	200/300 7.5/5	400/2	400/5
輸出電壓(kV)	60	60	120	120	200	100/200	200	100/200	200	300	200/300	300	100/200/300	300	300	400	400
輸出電流(mA)	2	5	2	5	2	4/2	3	6/3	5	2	3/2	3	9/4/3	5	7.5/5	2	5
輸出功率 (W)	120	300	600	600	400	400	600	600	1000	600	600	900	900	1500	1500	800	2000
充電電流(mA)	3	7.5	3	7.5	3	6/3	4.5	9/4.5	7.5	3	4.5/3	4.5	10.0/6/4.5	7.5	8.5	3	7.5
機箱重量(kg)
倍壓重量(kg)	12.0	12.0	8.7	8.7	10.2	12.5	10.2	12.5	10.2	16.0	19.0	16.0	20.5	16.0	19.0	22	23

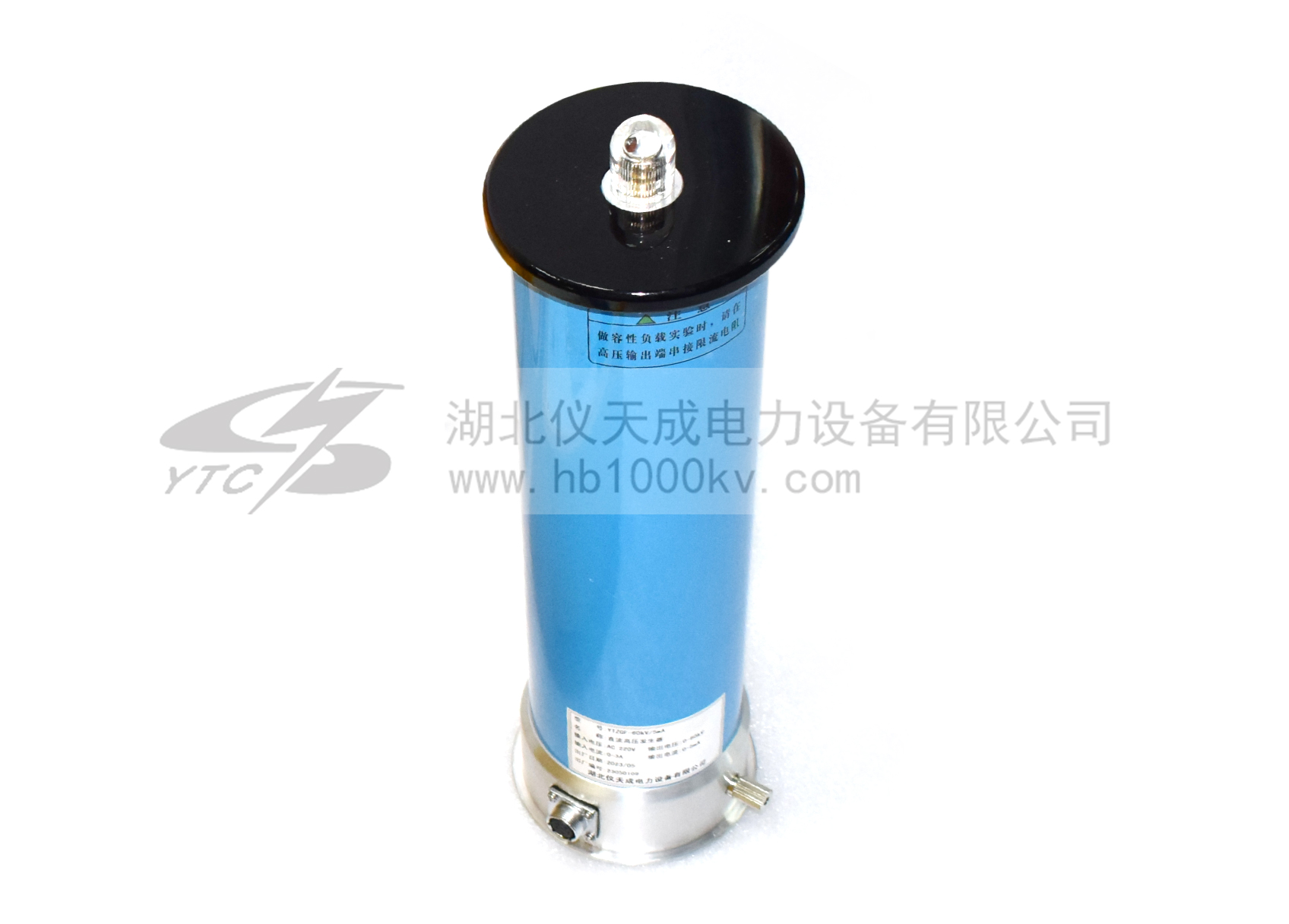

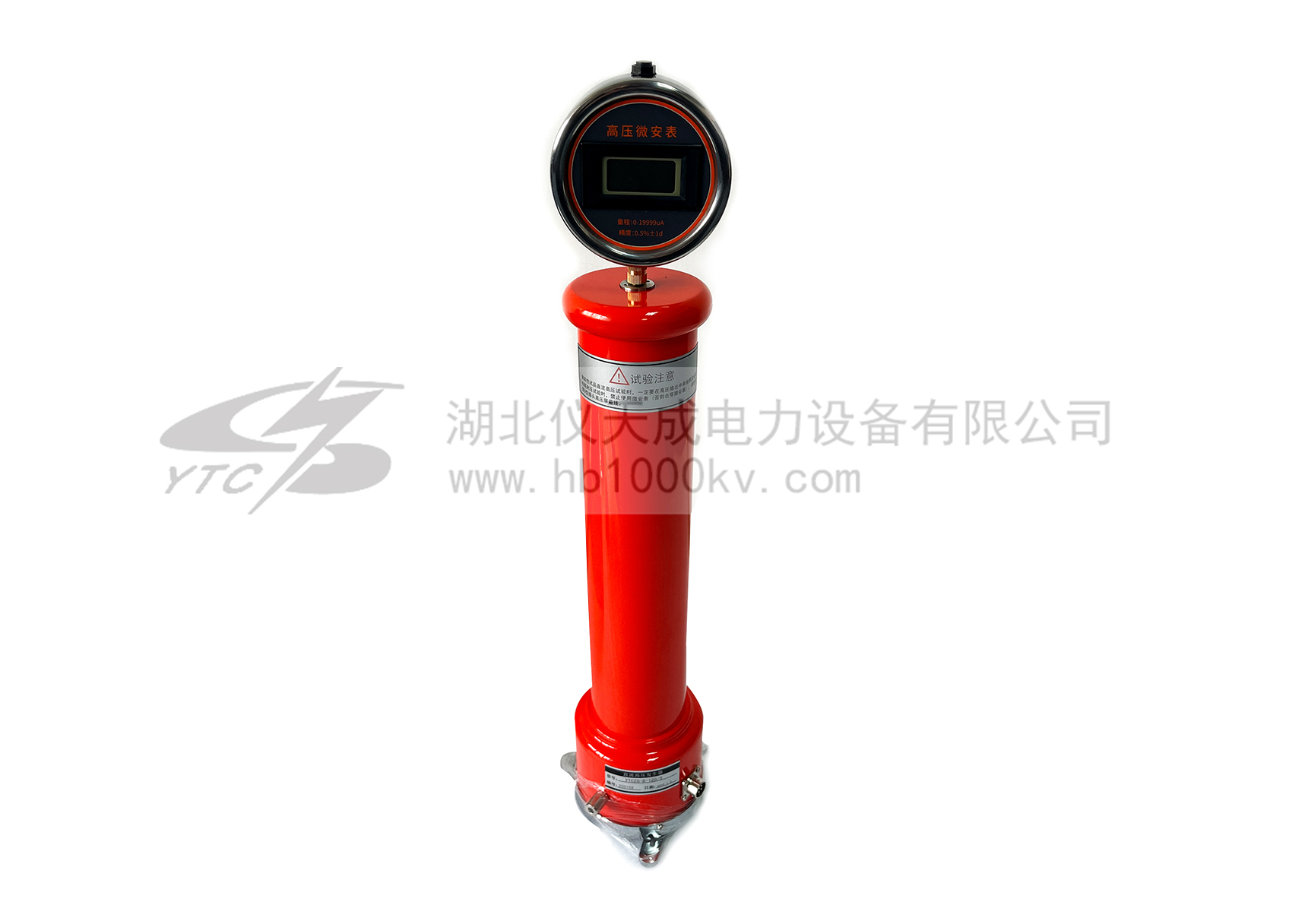

倍壓筒尺寸 (mm)	Φ150×600	Φ150×600	Φ110×700	Φ110×700	Φ110×930	Φ150 ×1010	Φ110×930	Φ150 ×1010	Φ110 ×930	Φ130 ×1200	Φ150 ×1310	Φ130 ×1200	Φ150 ×1430	Φ130 ×1200	Φ150 ×1310	Φ150 ×1510	Φ150 ×1510
電壓測量誤差	1%±2個字
電流測量誤差	1%±2個字
過壓整定誤差	≤1%
0.75切換誤差	≤1%
波紋系數	≤1.0%
電壓穩定度	隨機波動、電源電壓變化±10%，≤1.0%
工作方式	間斷使用：額定負載30分鐘； 1.1倍額定電壓使用：10分鐘
環境溫度	-15℃～50℃
相對濕度	當溫度為25℃時不大于90%（無凝露）
海拔高度	2000米以下
